Fonctionnement d'un système de contrôle d'accès par badges pour tiroir

Un mini système de contrôle d'accès raccordé à un lecteur de badges

Le lecteur de badges est encastré dans le meuble afin d'être invisible

1 => L'utilisateur présente son badge à proximité du lecteur caché.

2 => Le système de contrôle d'accès vérifie l'autorisation de l'utilisateur.

3 => Si le badge de l'utilisateur est accepté le système de contrôle d'accès déverrouille une à six ventouses électromagnétiques de 300lbs.

4 => L'utillisateur ouvre le tiroir et le referme.

5 => Le système verrouille automatiquement le ou les tiroirs.

Vos clés, Vos documents confidentiels et vos biens sont sécurisés





Sécurisation forte pour protéger l'accès aux tiroirs

Kit pour les fabriquants de meuble, menuisier ou agenceur

Le kit de sécurisation est étudiés pour être posé facilement dans un meuble tiroir

Le kit de sécurisation de tiroirs est composé d'un petit système de contrôle d'accès qui se programme sans logiciel : Inutile d'avoir des compétences informatiques.

Le système de verrouillage est étudié pour être facilement posé au fond du tiroir : Pose du système de verrouillage simplifé.

Aucun câble n'est à prévoir sur les tiroirs à sécuriser : câblage simplifié

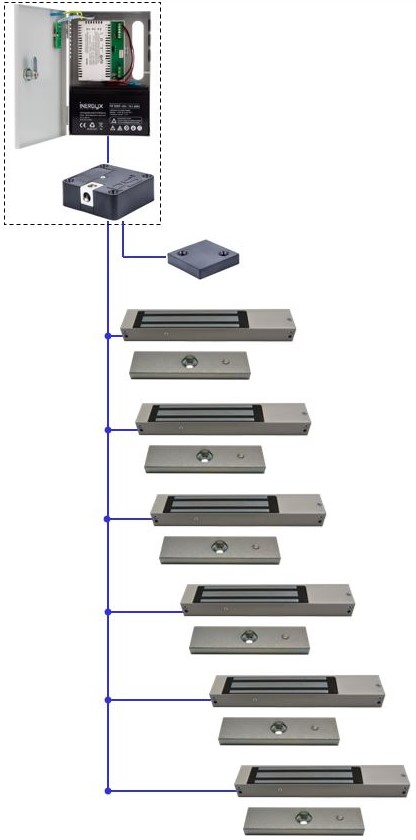

Composition du kit de contrôle d'accès pour tiroir

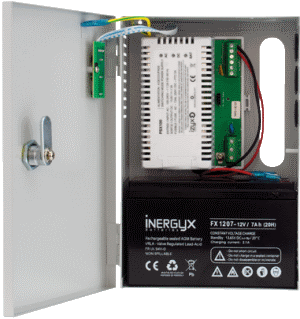

Une Alimentation secourue

Dans un boitier en métal, fermant à clés sont positionnés les éléments suivants :

=> Une alimentation industrielle avec deux sorties 12VDC :

* une pour l'alimentation des ventouses

* une autre pour l'automate de gestion des accès

* un chargeur de batterie

=> Une batterie pour maintenir une autonomie de fonctionnement en cas de coupure de l'alimentation générale.

=> Un automate de contrôle d'accès pour 49 utilisateurs.

=> Un ou des relais de commande de déverrouillage.

Le boitier d'alimentation peut être positionné astucieusement dans le meuble par le menuisier ou dans un local technique.

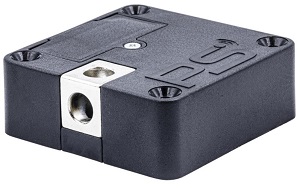

Un contrôleur de gestion des acccès

ABIOLOCK relais est un petit boitier qui possède une mémoire de 49 badges utilisateurs

ABIOLOCK relais est raccordé à une antenne RFID de lecture de badges

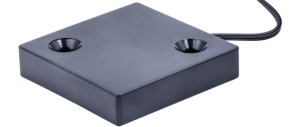

Une antenne de lecture de badges

l'antenne est fournie avec un câble de 1,5m par défaut.

L'antenne s'encastre dans le bois du meuble tiroir afin d'être invisible.

l'antenne RFID est capable de lire les badges à travers le bois jusqu'à 15mm.

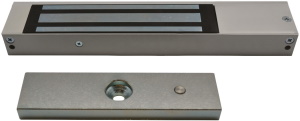

Une à six ventouses électriques

les ventouses émlctromagnétiques sont fournies avec leurs kits de pose (équerre et contre-plaque).

Les ventouses ont une force de maintien de 300Lbs (136Kg approximativement).

Les ventouses se positionnent au fond du meuble et les contre-plaques au fond du tiroir.

Plus ...





Programmation simplifiée des badges

AJOUT D'UN BADGE UTILISATEUR

1 => Présentez le badge de programmation fourni devant l'antenne ABIOLOCK émet des bips.

2 => Présentez le badge de l'utilisateur ABIOLOCK émet un bip de confirmation.

Le nouveau badge utilisateur est enregistré



SUPRESSION D'UN BADGE UTILISATEUR

1 => Présentez le badge de programmation fourni devant l'antenne ABIOLOCK émet des bips.

2 => Présentez le badge de l'utilisateur à supprimer ABIOLOCK émet 3 bips de confirmation.



SUPRESSION DE TOUT LES BADGES UTILISATEURS (RESET USINE)

1 => Présentez le badge de programmation devant l'antenne et maintenez le badge de programmation ABIOLOCK émet des bips puis un long bip de confirmation.
