VERROU COMPACT ELECTROMAGNETIQUE
![verrou compact électrique pour vitrines](img/verrou_vitrine.jpg)
Le verrou s'alimente en 12/24V DC et est conçu pour une mise en oeuvre sur des ouvrants battants ou coulissants.
Le verrou a une résistance au cisaillement de 500lbs.
Caractéristiques :
Alimentation : 12/24 VDC
Résistance au cisaillement : 500lbs
Mode de fonctionnement : Emission ou Rupture de courant
Consommation : 300mA sous 12VDC / 150mA sous 24VDC
Contact de position : Porte ouverte / Porte fermée : (CO/NO/NF)
Contact de position pêne : Pêne sortie / Pêne rentré : Normalement ouvert (NO) porte ouverte)
Diamètre pêne : 6 mm
Course pêne : 5 mm
Dimensions Verrou(largeur x Hauteur x Profondeur) : 29,5 x 82 x 28mm
Dimensions Contrepartie(largeur x Hauteur x Profondeur) : 21,75 x 28,4 x 33mm
Poids brut : 0,2 Kg
![serrure électrique â carte d’identification serrure électrique â carte d’identification](img/serrure_badge_placard.jpg)
UTILISATIONS
=> Meubles
=> Tiroirs
=> Bibliothèque
=> Placards

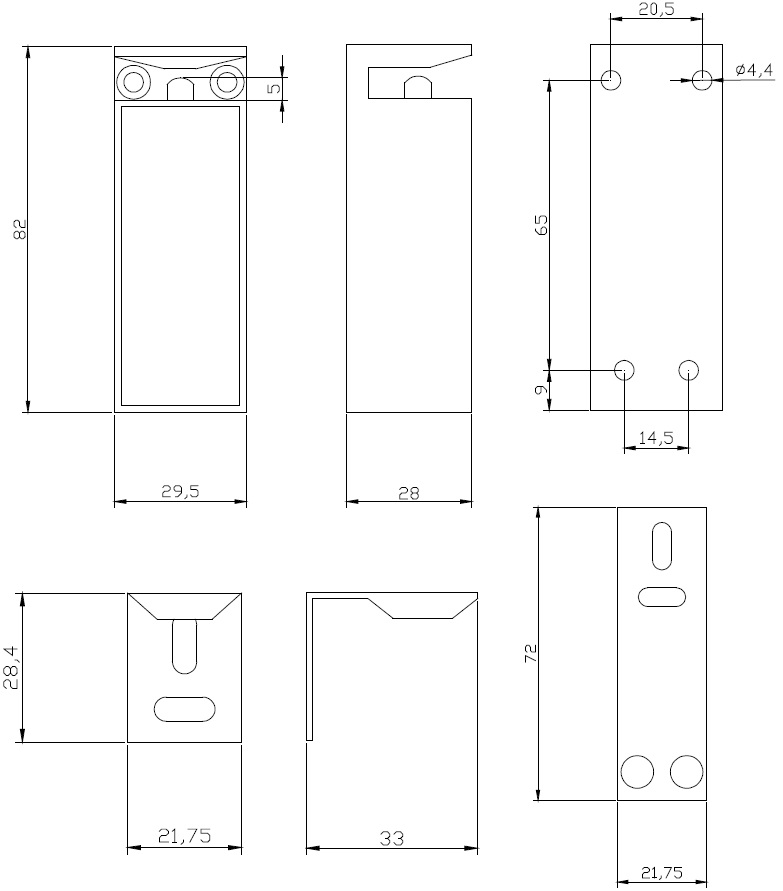

Dimension verrou électrique pour vitrine et placard
![dimension verrou miniature pour vitrine, palcard, tiroir et placard dimension verrou miniature pour vitrine, palcard, tiroir et placard](img/dimension_verrou_electrique.jpg)

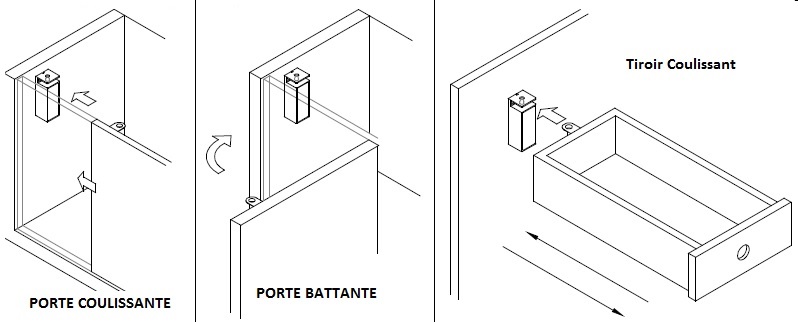

Montage verrou sur une porte coulissante, porte battante et tiroir
![schéma de montage verrou sur une porte coulissante, porte battante et tiroir schéma de montage verrou sur une porte coulissante, porte battante et tiroir](img/montage_verrou_vitrine.jpg)

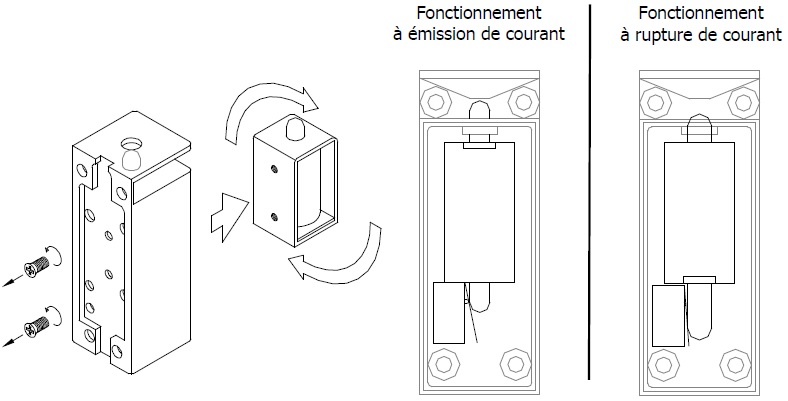

Paramétrage du mode de fonctionnement
- En sortie usine, le verrou est paramétré en mode de fonctionnement à émission de courant. La modification du mode de fonctionnement à émission de courant en mode à rupture de courant (et vice-versa) se fait très simplement par retournement de 180 degrés du sens de montage de la bobine du verrou.
- Il suffit de dévisser les deux vis de fixation à l'arrière du verrou, de retourner la bobine de 180 degrés et de revisser les deux vis de fixation du verrou.
Fonctionnement du verrou en émission ou rupture de courant
![schéma de montage verrou sur vitrine schéma de montage verrou sur une vitrine](img/schema_montage_verrou.jpg)
Idée
![ABIOLOCOK RELAIS active le déverrouillage du verrou pendant 3s.](img/abiolock_relais.jpg)
ABIOLOCK RELAIS
permet d'enregistrer 50 badges. Après lecture d'un des badges mémorisé, ABIOLOCOK RELAIS active le déverrouillage du verrou pendant 3s.
Plus ...Télécharger la documentation
